Ihre Zukunft stark und flexibel

Dauergerüstanker für alle Lebenslagen

DAH-DEH-1830
DAV-DEV-1830
DAM12-1830
DAH-962 mm

+++ In allen Konfigurationen kostengünstiger als Sie denken! +++

Das Wichtigste im Überblick:

Schnellsuche:

  • Verwendungsbereich: Vorgehängte hinterlüftete Fassaden
  • Ausführungen: Horizontal, vertikal oder mit M12-Gewinde

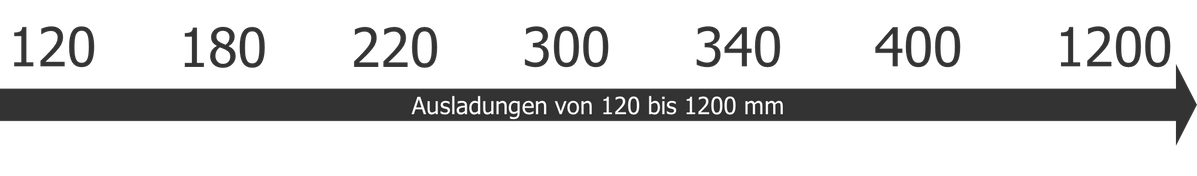

  • Von 120 mm bis 1.200 mm konfigurierbar (Montageuntergrund bis Hinterkante Fassadenplatte)
  • Aluminium-Hybrid- oder Edelstahl-Hybridausführung
  • ThermoCUT ab Werk vormontierbar
  • DIN 4420/4426-konform
  • Niedrigste Wärmebrücken (χ-Werte)
  • Systemstatiken verfügbar
  • Befestigungsmittel lieferbar (fischer SXRL 10x80 FUS, FAZ II 10/10 R, o. Ä.)

Ein kleiner Auszug unserer Kunden:

Mit unserem horizontalen Bestseller DAH-1830 lassen sich Wandabstände von 180 - 300 mm problemlos abdecken. Es entfallen projektbezogene Bestellungen und deren Liefer- und Logistikprobleme. Sie haben immer den passenden Dauergerüstanker am Lager und keinen Lagerschrott!


Die Einstellung der Ausladung kann schnell und unkompliziert auf der Baustelle und ohne Werkzeug (um bis zu 120 mm) vorgenommen werden - auch nach der Montage an der Wand und nach den Dämmarbeiten. Durch das verbaute Magazin ist der Ausgleich von Höhendifferenzen in der Plattenfuge von +/- 15 mm kein Problem mehr. Ein Drehen des Magazins um 180 Grad verfeinert den Einstellbereich nochmals deutlich.

Verstellbar, wirtschaftlich und intelligent

DAH-DEH-1830
DAH-DEH-2234
  • DIN 4420/4426-konform

  • Systemstatiken/ Wärmebrückenberechnung vorhanden

  • Ausladung / Ausrichtung schnell werkzeuglos verstellbar

  • Niedrigste Wärmebrücken (χ-Werte)

  • ThermoCUT ab Werk vormontierbar

  • Einhänger (ca. 5,0 mm stark) wahlweise auf 30 oder 70 mm einstellbar
  • In Aluminium-Hybrid- (DAH) oder Edelstahl-Hybridausführung (DEH)


VERSCHIEDENE VERSIONEN (Einstellbar in 20 mm-Schritten):

  • DAH-/DEH-1216: Einstellbar von 120 bis 160 mm
  • DAH-/DEH-1622: Einstellbar von 160 bis 220 mm
  • DAH-/DEH-1830: Einstellbar von 180 bis 300 mm
  • DAH-/DEH-2234: Einstellbar von 220 bis 340 mm
  • DAH-/DEH-2840: Einstellbar von 280 bis 400 mm

DIE AUSLADUNG BEMISST SICH VON MONTAGEUNTERGRUND BIS HINTERKANTE FASSADENPLATTE

HORIZONTALE Dauergerüstanker

(von 120 bis 400 mm)

Offene Vertikalfugen stellen regelmäßig Probleme für Dauergerüstanker dar.  Um die Vorgaben der DIN 4420/4426 einhalten zu können, müssen neben Zug- und Druckkräften auch gewisse seitliche Lasten zuverlässig aufgenommen werden können. Das gegenüber unserem horizontalem Dauergerüstanker modifizierten "Magazin" kann durch statisch verstärkte Einhänger die seitlichen Lasten mühelos abtragen. Das intelligente Stecksystem wird dabei beibehalten und sorgt nach wie vor für eine unschlagbare Einstellbarkeit in der Fuge. Mit nur 7,5 mm Gesamtstärke der Einhänger können auch Bauvorhaben mit kleinsten Fugen ab ca. 10 mm Stärke mit unserem vertikalen Dauergerüstanker bedient werden.


Die Einstellung der Ausrichtung und der Ausladung kann schnell und einfach (um bis zu 120 mm) auf der Baustelle ohne Werkzeug angepasst werden - und das auch nach der Montage an der Wand und nach den Dämmarbeiten. Durch das Magazin ist der Ausgleich von Höhendifferenzen in der Plattenfuge von +/- 15 mm kein Problem mehr. Durch Drehen des Magazins um 180 Grad kann man den Einstellbereich nochmals verfeinern.


  • DIN 4420/4426-konform
  • Systemstatiken/ Wärmebrückenberechnung vorhanden
  • Ausladung / Ausrichtung schnell werkzeuglos verstellbar
  • Niedrigste Wärmebrücken (χ-Werte)
  • ThermoCUT ab Werk vormontierbar
  • Einhänger (ca. 7,5 mm stark) wahlweise auf 30 oder 70 mm einstellbar
  • In Aluminium-Hybrid- (DAV) oder Edelstahl-Hybridausführung (DEV)


VERSCHIEDENE VERSIONEN (Einstellbar in 20 mm-Schritten):

  • DAV-/DEV-1216: Einstellbar von 120 bis 160 mm
  • DAV-/DEV-1622: Einstellbar von 160 bis 220 mm
  • DAV-/DEV-1830: Einstellbar von 180 bis 300 mm
  • DAV-/DEV-2234: Einstellbar von 220 bis 340 mm
  • DAV-/DEV-2840: Einstellbar von 280 bis 400 mm

DIE AUSLADUNG BEMISST SICH VON MONTAGEUNTERGRUND BIS HINTERKANTE FASSADENPLATTE

Ordentlich seitliche Kräfte? Kein Problem!

DAV-DEV-1830
DAV-DEV-2234

VERTIKALE Dauergerüstanker

(von 120 bis 400 mm)

DAM12-1830
DAH-962 mm
DAM12-2234

M12-GEWINDE

(von 120 bis 400 mm)


Sonderanfertigungen

(ab 400 mm beliebig konfigurierbar)

Augenschraube statt Einhänger?

Dauergerüstanker mit mehr als 400 mm Ausladung?

Ein Großteil der marktüblichen Dauergerüstanker ist horizontal oder vertikal mit einer Ausladung bis zu 400 mm. Durch unser fortschrittliches Design kann das Magazin mit nur zwei Handgriffen vom klassischen Magazin auf ein Magazin mit M12-Gewinde umgebaut werden. Ausladungen von 120 bis 400 mm sind somit immer kurzfristig lieferbar.


Neben den Anforderungen an das Magazin (horizontal, vertikal oder M12-Gewinde) ist die Ausladung entscheidend für die Wahl des passenden Dauergerüstankers.

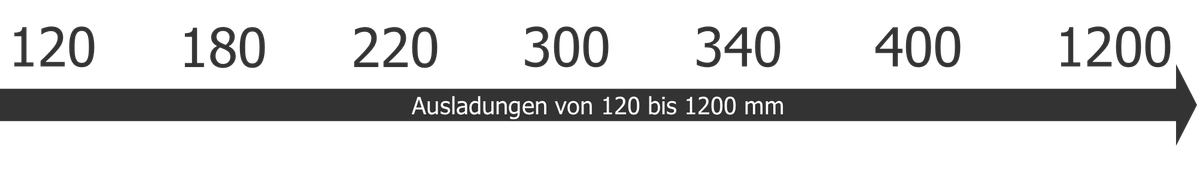

Unsere Dauergerüstanker können beliebig bis zu 1.200 mm konfiguriert werden. Diese werden dann je nach statischen Erfordernissen mit einer seitlichen Unterstützungs- und ggf. einer Versteifungsschiene ergänzt. Nach oben sind hier keine Grenzen gesetzt. Eine Aussage über die Notwendigkeit und die Besonderheiten erhalten Sie direkt von unserer Ingenieurabteilung. Sonderanfertigungen von FESTPUNKT auf Anfrage.


  • DIN 4420/4426-konform

  • Statische- und wärmetechnische Berechnung

  • Verstellbarkeit der Ausladung / Ausrichtung

  • Niedrigste Wärmebrücken (χ-Werte)

  • ThermoCUT ab Werk vormontierbar

  • In Aluminium-Hybridausführung (DAM12)


VERSCHIEDENE VERSIONEN mit M12-Gewinde (Einstellbar in 10 mm-Schritten):

  • DAM12-1216: Einstellbar von 120 bis 160 mm
  • DAM12-1622: Einstellbar von 160 bis 220 mm
  • DAM12-1830: Einstellbar von 180 bis 300 mm
  • DAM12-2234: Einstellbar von 220 bis 340 mm
  • DAM12-2840: Einstellbar von 280 bis 400 mm

DIE AUSLADUNG BEMISST SICH VON MONTAGEUNTERGRUND BIS HINTERKANTE FASSADENPLATTE

Wussten Sie schon?

EINHÄNGER

U-WERT

VERANKERUNG

ERGÄNZUNGSBLECHE

(optional)

Weitere Fragen und Antworten

Unser Maßangaben für die Ausladung verstehen sich immer von Montageuntergrund bis Hinterkante Fassadenplatte. Der ThermoCUT ist hier bereits berücksichtigt. Zusätzlich kann die Ausladung mit den mitgelieferten Einhängern auf 30 oder 70 mm eingestellt werden - unabhängig ob vertikal oder horizontal. Dieses Maß ergibt sich aus Vorderkante Dauergerüstanker bis Mitte Ringöse der Einhänger.


Dicke der Einhänger:

VERTIKAL:                 7,5 mm. Mindestfugenstärke = ca. 10,0 mm.

HORIZONTAL:            5,0 mm. Mindestfugenstärke = ca. 8,0 mm.

M12-Augenschraube:.  12,0 mm. Mindestfugenstärke: Kreisausschnitt.


Sonder-Einhänger auf Anfrage.

Die FESTPUNKT-Dauergerüstanker werden standardmäßig aus einer Aluminium-Edelstahlhybridausführung angeboten. Durch das innovative Design und dem geringen Eigengewicht (wenig Material) überzeugt unser Anker schon in dieser Ausführung mit einem hervorrangenden Chi-Wert.

Liegen strenge U-Wert-Anforderungen seitens des Bauherrn vor, so können unsere Dauergerüstanker in einer modifizierten Edelstahl-Hybridausführung bestellt werden. So wird Ihr Bauvorhaben zu einem nachhaltigen Projekt!

Dauergerüstanker werden in der Regel mit Bolzenanker befestigt bzw. bei schlechtem Mauerwerk müssen Ankerstangen geklebt werden.

Ist es allgemein oder baubedingt nötig, die Dauergerüstanker direkt mit dem Betonierungsprozess zu verbauen, so können wir Ihnen auch hier den passenden Anker anbieten.

*Es handelt sich hier um Sonderanfertigungen und lange Lieferzeiten können auftreten.

Sind die örtlichen Dübelauszugswerte zu gering, so können all unsere Dauergerüstanker mit zwei zusätzlichen Ergänzungsblechen ausgestattet werden. Die Montage kann schnell und einfach auch nach der Montage des Dauergerüstankers vorgenommen werden. Der Vorteil liegt klar auf der Hand: Statt zwei Langlöchern, gibt es nun vier Langlöcher zur optimalen Befestigung.

UMBAU VON HORIZONTAL AUF VERTIKAL

TIEFE DER PLATTENFUGE

LANGSCHAFTDÜBEL STATT

BOLZENANKER

WEITERE FRAGEN?

Unsere Dauergerüstanker (mit Quadratrohr) können mit nur wenigen Handgriffen direkt auf der Baustelle von horizontal auf vertikal, oder andersherum, umgestellt werden. Hierfür muss nur der Sicherungsstift gezogen, das Rohr um 90 Grad gedreht und der Sicherungsstift wieder fixiert werden.

WICHTIG: Das vertikale Magazin (3 Schlitze) kann sowohl für vertikale, als auch horizontale Fugen eingesetzt werden. Das horizontale Magazin (4 Schlitze) kann aus statischen Gründen nicht für vertikale Fugen verwendet werden.

Die vorhandene Plattenfuge ist deutlich tiefer (> 30 mm) als gewöhnlich? Mit unseren standardmäßigen Einhängern können auch Plattenfugen von bis zu 60 mm problemlos überwunden werden. Der verbaute Dauergerüstanker bleibt davon unabhängig der Gleiche.


Liegen örtlich noch tiefere Plattenfugen vor, so können wir individuelle Einhänger für Ihr Projekt fertigen! Sprechen Sie uns hierzu gerne an.

Je nach gegebenen Auszugswerten des Untergrunds und Detailabsprachen mit der Prüfstatik können unsere Dauergerüstanker bis zu einer gewissen Ausladung statt mit teuren und aufwendigen Bolzenankern auch mit üblichen Langschaftdübeln z.B. fischer SXRL 10x80 FUS, o. Ä. montiert werden. Regelmäßig müssen hierfür jedoch die optionnalen Ergänzungsbleche angebracht werden.

Kein Problem, rufen Sie uns einfach an, oder schreiben eine Email.

0911 / 98 19 39-0 oder info@festpunkt.eu
